从一次 RPC 请求,探索 MOSN 的工作流程

2024-03-26 · 呈铭 ·

王程铭(呈铭)

蚂蚁集团技术工程师,Apache Committer

专注 RPC、Service Mesh 和云原生等领域。

本文 7368 字,预计阅读 15 分钟

前言

MOSN(Modular Open Smart Network)是一款主要使用 Go 语言开发的云原生网络代理平台,由蚂蚁集团开源并经过了双十一大促几十万容器的生产级验证。

MOSN 为服务提供多协议、模块化、智能化、安全的代理能力,融合了大量云原生通用组件,同时也可以集成 Envoy 作为网络库,具备高性能、易扩展的特点。MOSN 可以和 Istio 集成构建 Service Mesh,也可以作为独立的四、七层负载均衡,API Gateway、云原生 Ingress 等使用。

MOSN 作为数据面,整体由 NET/IO、Protocol、Stream、Proxy 四个层次组成,其中:

  • NET/IO 用于底层的字节流传输

  • Protocol 用于协议的 decode/encode

  • Stream 用于封装请求和响应,在一个 conn 上做连接复用

  • Proxy 做 downstream 和 upstream 之间 stream 的转发

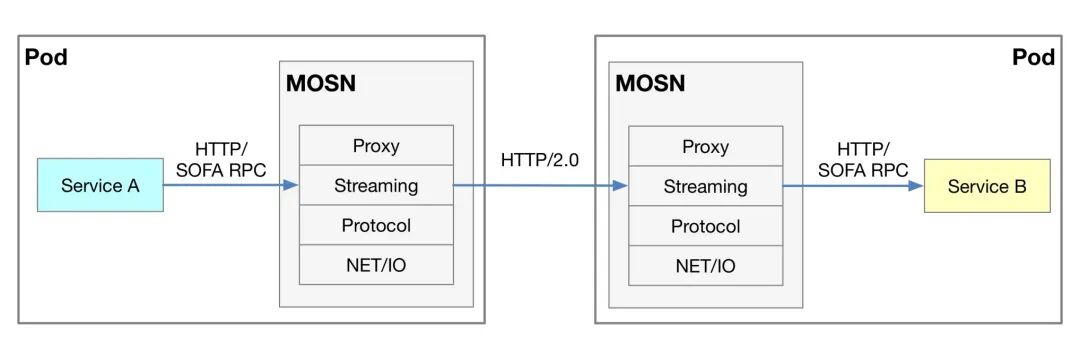

那么 MOSN 是如何工作的呢?下图展示的是使用 Sidecar 方式部署运行 MOSN 的示意图,服务和 MOSN 分别部署在同机部署的 Pod 上, 您可以在配置文件中设置 MOSN 的上游和下游协议,协议可以在 HTTP、HTTP2.0 以及 SOFARPC 等中选择。


以上内容来自官网 https://mosn.io

RPC 场景下 MOSN 的工作机制

RPC 场景下,MOSN 的工作机制示意图如下:


我们简单理解一下上面这张图的意义:

  1. Server 端 MOSN 会将自身 ingress 的协议端口写入到注册中心;

  2. Client 端 MOSN 会从注册中心订阅地址列表,第一次订阅也会返回全量地址列表,端口号是 Server 端 ingress 绑定的端口号;

  3. 注册中心会实时推送地址列表变更到 Client 端(全量);

  4. Client 端发起 rpc 调用时,请求会被 SDK 打到本地 Client 端 MOSN 的 egress 端口上;

  5. Client 端 MOSN 将 RPC 请求通过网络转发,将流量通过负载均衡转发到某一台 Server 端 MOSN 的 ingress 端口处理;

  6. 最终到了 Server 端 ingress listener,会转发给本地 Server 应用;

  7. 最终会根据原来的 TCP 链路返回。

全局视野下的 MOSN 工作流程

现在我们已经了解了 MOSN 的工作机制,那么 MOSN 作为 MESH 的数据面,是怎么进行流量拦截并且将响应原路返回的呢?


为了方便大家理解,我将以上时序图内容进行拆分,我们一一攻破。

3.1 建立连接

MOSN 在启动期间,会暴露本地 egress 端口接收 Client 的请求。MOSN 会开启 2 个协程,分别死循环去对 TCP 进行读取和写处理。MOSN 会通过读协程获取到请求字节流,进入 MOSN 的协议层处理。

// 代码路径 mosn.io/mosn/pkg/network/connection.go
func (c *connection) Start(lctx context.Context) {
  // udp downstream connection do not use read/write loop
  if c.network == "udp" && c.rawConnection.RemoteAddr() == nil {
    return
  }
  c.startOnce.Do(func() {
    // UseNetpollMode = false
    if UseNetpollMode {
      c.attachEventLoop(lctx)
    } else {
      // 启动读/写循环
      c.startRWLoop(lctx)
    }
  })
}

func (c *connection) startRWLoop(lctx context.Context) {
  // 标记读循环已经启动
  c.internalLoopStarted = true

  utils.GoWithRecover(func() {
    // 开始读操作
    c.startReadLoop()
  }, func(r interface{}) {
    c.Close(api.NoFlush, api.LocalClose)
  })
  // 省略。。。
}

3.2 Protocol 处理

Protocol 作为多协议引擎层,对数据包进行检测,并使用对应协议做 decode/encode 处理。MOSN 会循环解码,一旦收到完整的报文就会创建与其关联的 xstream,用于保持 tcp 连接用于后续响应。

// 代码路径 mosn.io/mosn/pkg/stream/xprotocol/conn.go
func (sc *streamConn) Dispatch(buf types.IoBuffer) {
  // decode frames
  for {
    // 协议 decode,比如 dubbo、bolt 协议等
    frame, err := sc.protocol.Decode(streamCtx, buf)

    if frame != nil {
      // 创建和请求 frame 关联的 xstream,用于保持 tcp 连接用于后续响应
      sc.handleFrame(streamCtx, xframe)
    }
  }
}

func (sc *streamConn) handleFrame(ctx context.Context, frame api.XFrame) {
  switch frame.GetStreamType() {
  case api.Request:
    // 创建和请求 frame 关联的 xstream,用于保持 tcp 连接用于后续响应,之后进入 proxy 层
    sc.handleRequest(ctx, frame, false)
  }
}

func (sc *streamConn) handleRequest(ctx context.Context, frame api.XFrame, oneway bool) {
  // 创建和请求 frame 关联的 xstream
  serverStream := sc.newServerStream(ctx, frame)
  // 进入 proxy 层并创建 downstream
  serverStream.receiver = sc.serverCallbacks.NewStreamDetect(serverStream.ctx, sender, span)
  serverStream.receiver.OnReceive(serverStream.ctx, frame.GetHeader(), frame.GetData(), nil)
}

3.3 Proxy 层处理

proxy 层负责 filter 请求/响应链、路由匹配、负载均衡最终将请求转发到集群的某台机器上。

downstream 部分

// 代码路径 mosn.io/mosn/pkg/proxy/downstream.go
func (s *downStream) OnReceive(ctx context.Context, headers types.HeaderMap, data types.IoBuffer, trailers types.HeaderMap) {
  s.downstreamReqHeaders = headers
  // filter 请求/响应链、路由匹配、负载均衡
  phase = s.receive(s.context, id, phase)
}

func (s *downStream) receive(ctx context.Context, id uint32, phase types.Phase) types.Phase {
  for i := 0; i <= int(types.End-types.InitPhase); i++ {
    s.phase = phase

    switch phase {

    // downstream filter 相关逻辑
    case types.DownFilter:
      s.printPhaseInfo(phase, id)
      s.tracks.StartTrack(track.StreamFilterBeforeRoute)

      s.streamFilterChain.RunReceiverFilter(s.context, api.BeforeRoute,
        s.downstreamReqHeaders, s.downstreamReqDataBuf, s.downstreamReqTrailers, s.receiverFilterStatusHandler)
      s.tracks.EndTrack(track.StreamFilterBeforeRoute)

      if p, err := s.processError(id); err != nil {
        return p
      }
      phase++

    // route 相关逻辑
    case types.MatchRoute:
      s.printPhaseInfo(phase, id)

      s.tracks.StartTrack(track.MatchRoute)
      s.matchRoute()
      s.tracks.EndTrack(track.MatchRoute)

      if p, err := s.processError(id); err != nil {
        return p
      }
      phase++

    // 在集群中选择一个机器、包含cluster和loadblance
    case types.ChooseHost:
      s.printPhaseInfo(phase, id)

      s.tracks.StartTrack(track.LoadBalanceChooseHost)
      // 这里很重要,在选中一个机器之后,这里upstreamRequest对象有两个作用
      // 1. 这里通过持有downstream保持着对客户端app的tcp引用,用来接收请求
      // 2. 转发服务端tcp引用,转发客户端app请求以及响应服务端response时的通知
      s.chooseHost(s.downstreamReqDataBuf == nil && s.downstreamReqTrailers == nil)
      s.tracks.EndTrack(track.LoadBalanceChooseHost)

      if p, err := s.processError(id); err != nil {
        return p
      }
      phase++
    }
  }
}

upstream 部分

至此已经选中一台服务端的机器,开始准备转发。

// 代码路径 mosn.io/mosn/pkg/proxy/upstream.go
func (r *upstreamRequest) appendHeaders(endStream bool) {

  if r.downStream.oneway {
    _, streamSender, failReason = r.connPool.NewStream(r.downStream.context, nil)
  } else {
    // 会使用 ChooseHost 中选中的机器 host 创建 sender,xstream 是客户端的流对象
    _, streamSender, failReason = r.connPool.NewStream(r.downStream.context, r)
  }
}

接下来会到达 conn.go 的 handleFrame 的 handleResponse 方法,此时 handleResponse 方法继续调用 downStream 的 receiveData 方法接收数据。

//代码路径 mosn.io/mosn/pkg/stream/xprotocol/conn.go
func (sc *streamConn) handleFrame(ctx context.Context, frame api.XFrame) {
  switch frame.GetStreamType() {
  case api.Response:
    // 调用 downStream 的 receiveData 方法接收数据
    // 因为 mosn 在转发之前修改了请求id,因此会重新 encode 请求
    sc.handleResponse(ctx, frame)
  }
}

一旦准备好转发就会通过 upstreamRequest 选择的下游主机直接发送 write 请求,请求的协程此时会被阻塞。

// 代码路径 mosn.io/mosn/pkg/stream/xprotocol/stream.go
func (s *xStream) endStream() {
  defer func() {
    if s.direction == stream.ServerStream {
      s.DestroyStream()
    }
  }()

  if log.Proxy.GetLogLevel() >= log.DEBUG {
    log.Proxy.Debugf(s.ctx, "[stream] [xprotocol] connection %d endStream, direction = %d, requestId = %v", s.sc.netConn.ID(), s.direction, s.id)
  }

  if s.frame != nil {
    // replace requestID
    s.frame.SetRequestId(s.id)
    // 因为 mosn 在转发之前修改了请求 id,因此会重新 encode 请求
    buf, err := s.sc.protocol.Encode(s.ctx, s.frame)
    if err != nil {
      log.Proxy.Errorf(s.ctx, "[stream] [xprotocol] encode error:%s, requestId = %v", err.Error(), s.id)
      s.ResetStream(types.StreamLocalReset)
      return
    }

    tracks := track.TrackBufferByContext(s.ctx).Tracks

    tracks.StartTrack(track.NetworkDataWrite)
    // 一旦准备好转发就会通过upstreamRequest选择的下游主机直接发送 write 请求,请求的协程此时会被阻塞
    err = s.sc.netConn.Write(buf)
    tracks.EndTrack(track.NetworkDataWrite)
    }
  }
}

3.4 准备将响应写回客户端

接下来客户端 xstream 将通过读协程接收响应的字节流,proxy.go 的 OnData 方法作为 proxy 层的数据接收点。

// 代码位置 mosn.io/mosn/pkg/proxy/proxy.go
func (p *proxy) OnData(buf buffer.IoBuffer) api.FilterStatus {
  // 这里会做两件事
  // 1. 调用 protocol 层进行decode
  // 2. 完成后通知upstreamRequest对象,唤醒downstream阻塞的协程
  p.serverStreamConn.Dispatch(buf)

  return api.Stop
}

// 代码位置 mosn.io/mosn/pkg/proxy/upstream.go
func (r *upstreamRequest) OnReceive(ctx context.Context, headers types.HeaderMap, data types.IoBuffer, trailers types.HeaderMap) {
  // 结束当前stream
  r.endStream()

  // 唤醒
  r.downStream.sendNotify()
}

downstream 被唤醒处理收到的响应,重新替换回正确的请求 ID,并调用 protocol 层重新编码成字节流写回客户端,最后销毁请求相关的资源,流程执行完毕。

// 比如我的 demo 是 dubbo 协议
func encodeFrame(ctx context.Context, frame *Frame) (types.IoBuffer, error) {

  // 1. fast-path, use existed raw data
  if frame.rawData != nil {
    // 1.1 replace requestId
    binary.BigEndian.PutUint64(frame.rawData[IdIdx:], frame.Id)

    // hack: increase the buffer count to avoid premature recycle
    frame.data.Count(1)
    return frame.data, nil
  }

  // alloc encode buffer
  frameLen := int(HeaderLen + frame.DataLen)
  buf := buffer.GetIoBuffer(frameLen)
  // encode header
  buf.WriteByte(frame.Magic[0])
  buf.WriteByte(frame.Magic[1])
  buf.WriteByte(frame.Flag)
  buf.WriteByte(frame.Status)
  buf.WriteUint64(frame.Id)
  buf.WriteUint32(frame.DataLen)
  // encode payload
  buf.Write(frame.payload)
  return buf, nil
}

总结

本文以工作中非常常见的一个思路为出发点,详细描述了 MOSN 内部网络转发的详细流程,希望可以帮助小伙伴加深对 MOSN 的理解。

MOSN 是一款非常优秀的开源产品。MOSN 支持多种网络协议(如 HTTP/2, gRPC, Dubbo 等),并且能够很容易地增加对新协议的支持;MOSN 提供了丰富的流量治理功能,例如限流、熔断、重试、负载均衡等;MOSN 在性能方面进行了大量优化,比如内存零拷贝、自适应缓冲区、连接池、协程池等,这些都有助于提升其在高并发环境下的表现。此外在连接管理方面,MOSN 设计了多协议连接池;在内存管理方面,MOSN 在 sync.Pool 之上封装了一层资源对的注册管理模块,可以方便的扩展各种类型的对象进行复用和管理。总的来说,MOSN 的设计体现了可扩展性、高性能、安全性以及对现代云环境的适应性等多方面的考虑。

对于开发者来说,深入研究 MOSN 的代码和架构,无疑可以学到很多关于高性能网络编程和云原生技术的知识。MOSN 社区欢迎您的加入!

MOSN 官网:https://mosn.io/

MOSN Github:https://github.com/mosn/mosn
